Резервуары горизонтальные стальные наземные - РГСН от производителяВеликий Новгород

Резервуары горизонтальные стальные надземные (РГСН) предназначаются для приема, хранения, транспортировки и выдачи темных и светлых нефтепродуктов. Изделия подходят для эксплуатации питьевой, технической и пожарной воды, а также масел и различных неагрессивных и агрессивных жидкостей. Емкости отличаются повышенной прочностью и надежностью; изготавливаются в разных конструктивных решениях. Плотность рабочей среды не должна превышать 1т/м3.

Устройство

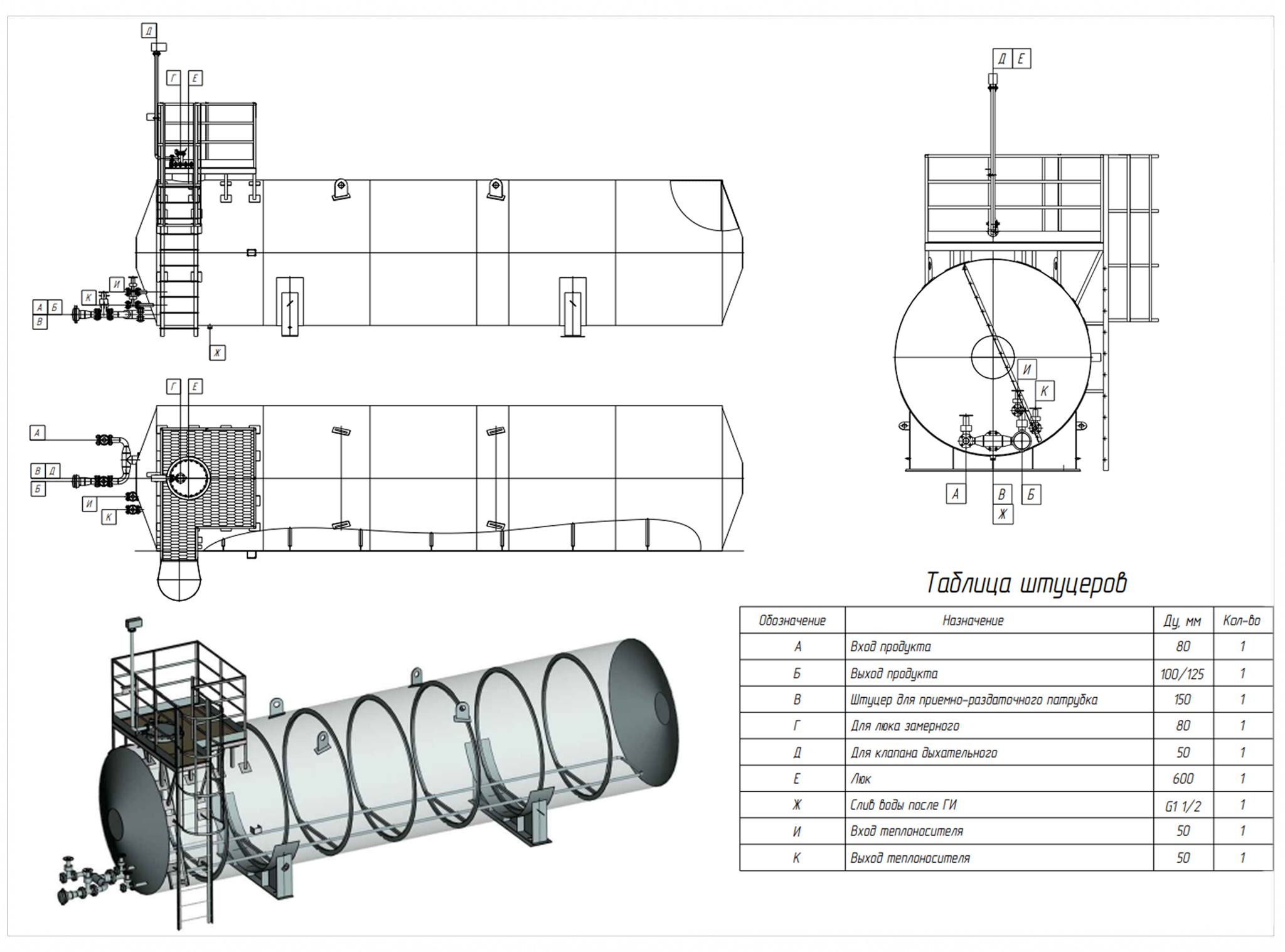

Однокамерные резервуары РГСН имеют цилиндрическую форму и выполняются из стали (нержавеющий, низкоуглеродистой). Стенки горизонтальных емкостей состоят из листовых обечаек, каждая из которых сделана из рулонной или же листовой стали. Ширина листа варьируется между 1500-2000 мм. Обечайки и листы соединены при помощи сварных стыковых швов. Как правило, для того, чтобы упрочнить стенки резервуаров этого типа, используются опорные и промежуточные кольца жесткости с дополнительной треугольной диафрагмой. Днище изготавливается плоским, если избыточное давление не превышает 40кПа, или коническим – при данном показателе до 70 кПа. Плоское днище может быть ребристым. Корпус изделия оснащен штуцерами для вентиляции, забора и загрузки, люком с лазом и крышкой, благодаря которой можно осуществлять сервис и ремонт. РГСН также оборудуется заземлением и наружной лестницей. В качестве опор для наземных РГС применяются специальные седловидные устройства (2 штуки), которые располагаются на расстоянии в 0,586хlр друг от друга. В комплекте могут быть и опоры стоечные.

ООО Химмаш выпускает несколько разновидностей надземных резервуаров РСГ исходя из их объема: РСГ-25, РГС-50, РГС-75, РГС-100. В ассортименте имеются и емкости с меньшим объемом – от 3 м3. В целом такие изделия изготавливаются в 2-х конструктивных исполнениях. Первое предназначается для темных нефтепродуктов и дополнительно снабжается внутренним теплообменником, что увеличивает массу горизонтальной емкости на 5%. Второе исполнение, соответственно, подходит для светлых нефтепродуктов. РГС-3, РГС-5 и РГС-10 разработаны для эксплуатации с темными нефтепродуктами. РГС-3 производится без площадки для обслуживания.

Применение

Резервуары горизонтальные стальные надземные-РГСН применяются в нефтяной и нефтеперерабатывающей промышленности, а также в других отраслях, где используются агрессивные и неагрессивные жидкости.

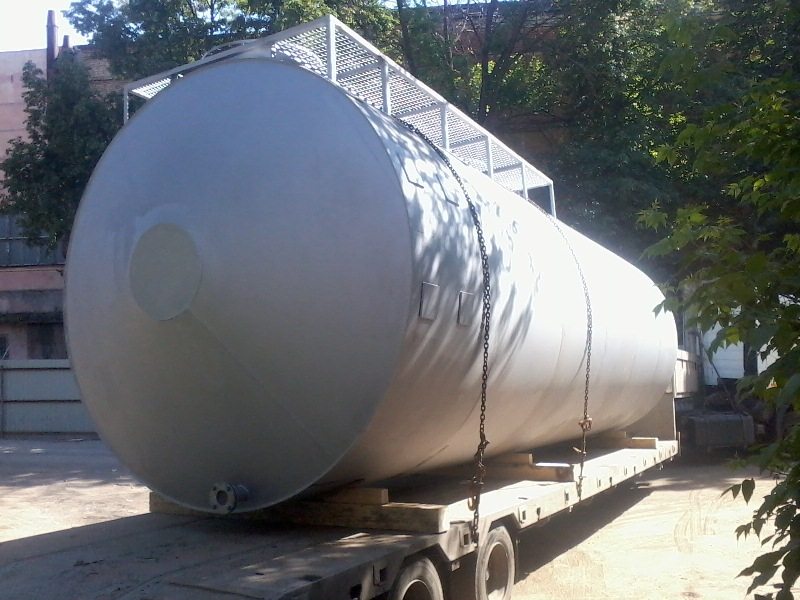

Поставка резервуаров РГСН в г. Великий Новгород осуществляется из Пензы

Таблица 1.
Характеристики наземных горизонтальных резервуаров.

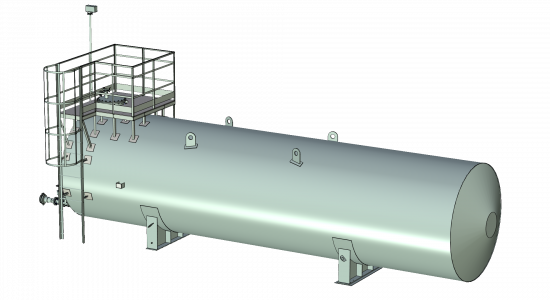

Рис. 1. Резервуары горизонтальные стальные наземные (РГСН).
